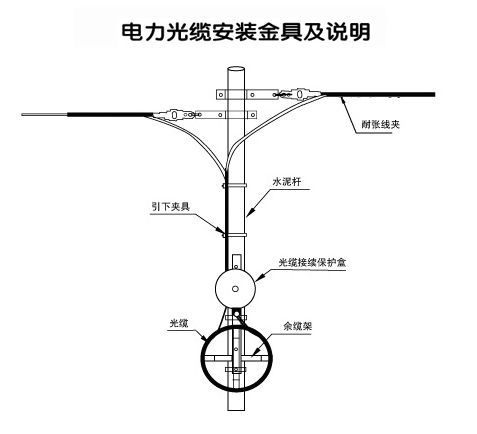

ADSS光缆金具安装及说明示意图

1、抱箍夹具

用途：主要用于杆式线路上架设ADSS光缆耐张、悬垂线夹的安装(挂点)。
A.杆用挂点抱箍

用途：主要用于杆式线路上固定余缆架。
B.余缆架专用抱箍

2、耐张线夹

组成：预绞丝耐张线夹组件每套包括：内绞丝、外绞丝、拉环。ADSS光缆用户可根据设计要求配置选购其它的连接件。

特点：预绞丝耐张线夹对导线（光缆）的握力可达到导线（光缆）极限抗拉强度（R.T.S）的95%以上， 无应力集中及振动应力的影响。

3、悬垂线夹

悬垂线夹

用途：ADSS预绞丝悬垂线夹主要用于架空自承式ADSS光缆线路上，作悬挂光缆之用，与普通悬垂线夹的作用相似。建议使用在线路转角≤30o时的环境。
特点：1、极低的静态应力的合理分布，提高了动态应力(如振动或舞动)的承受能力，ADSS光缆其握力可达光缆极限抗拉强度(RTS)的10%～20%。
2、与光缆无刚性接触(柔性握紧)，使磨损降至最低。
3、优良材质使线夹有良好的弹性和韧性，极强抗疲劳性和防腐性，安全使用年限长。
4、不仅有效地保护光缆，而且其平滑的轮廓外形使电晕放电及电磁损耗大大减小。
组成：预绞丝悬垂线夹由内绞丝、外绞丝、橡胶插件、悬垂夹板(壳体)等组成。

用户可根据设计要求配置选购其它的连接件。

4、引下线夹组件

用途：引下夹具主要用于ADSS及OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，ADSS光缆以保护光缆的安全。我们能提供以下型号的引下夹具，分别是：塔式引下夹具和杆式引下夹具。

5、防震锤

特点:防振锤采用哈罗式结构设计，大小锤头中间开槽，钢绞线与锤头连接处外露，ADSS光缆可以观察钢绞线疲劳损坏情况，又不限制锤头甩动，不磨损钢绞线，并可获得数个谐振频率，适用于缆径9.5mm～27mm的光缆(已包含护线条在内所能夹持的光缆直径)。
组成:锤头连接钢绞线为精制钢绞线，护线条为铝合金线条，流线形的外形能有效控制电晕。

6、光缆余留架

7、 光缆杆用金属接头盒

用途：广泛用于ADSS、OPGW特种光缆接头以及不同光缆交接处,并起到保护光缆接头的作用。
特点：1. 金属型接续盒由合金铝铸造而成,特别适用于高压电场下的光缆接头保护。
2. 金属型接续盒克服了塑料型接续盒在电磁场环境下抗老化能力差、寿命短的弱点，其寿命可长达25年以上。
3. 由于采用合金铝铸造而成，具有优良的力学性能。在防散弹枪击、抗污染、耐极限温差大、ADSS光缆密封防水等方面都远远优于非金属型接续盒。
4. 金属型接续盒一改传统的光缆封装方法，避免了加热封装使光缆外护套性能降低及至损伤的弊端。
5. 有二支口、三支口、及四支口几种规格。
6. 采用多重密封,具有良好的防水性能。
7. 盒体内结构宽敞，熔接盘采用叠加式，配置灵活，安装简单，ADSS光缆光纤弯曲半径完全达到国际标准，光缆接头盒底部为余留光纤的盘绕设计一定的空间，光纤在接头盒内无衰减变化。
